MVC 프레임워크 구조 이해

프론트 컨트롤러 도입 전



프론트 컨트롤러 도입 후





★FrontController 패턴 특징

• 프론트 컨트롤러 서블릿 하나로 클라이언트의 요청을 받음
• 프론트 컨트롤러가 요청에 맞는 컨트롤러를 찾아서 호출
• 입구를 하나로! (공통 처리 가능)
• 프론트 컨트롤러를 제외한 나머지 컨트롤러는 서블릿을 사용하지 않아도 됨





★ 스프링 웹 MVC와 프론트 컨트롤러

• 스프링 웹 MVC의 DispatcherServlet이 FrontController 패턴으로 구현되어 있음







Spring MVC 구조





※ DispacherServlet 서블릿

• DispacherServlet 도 부모 클래스에서 HttpServlet 을 상속 받아서 사용하고, 서블릿으로 동작한다.
      DispatcherServlet → FrameworkServlet → HttpServletBean → HttpServlet
• 스프링 부트는 DispacherServlet 을 서블릿으로 자동으로 등록하면서 모든 경로( urlPatterns="/" )에 대해서 매핑한다.





protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {

	HttpServletRequest processedRequest = request;
	HandlerExecutionChain mappedHandler = null;
    ModelAndView mv = null;

    // 1. 핸들러 조회
    mappedHandler = getHandler(processedRequest);
    if (mappedHandler == null) {
    	noHandlerFound(processedRequest, response);
    	return;
    }
    /

    /2.핸들러 어댑터 조회-핸들러를 처리할 수 있는 어댑터
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

    processDispatchResult(processedRequest, response, mappedHandler, mv,dispatchException);
}

private void processDispatchResult(HttpServletRequest request,HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
	// 뷰 렌더링 호출
	render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {

	View view;
	String viewName = mv.getViewName();

    //6. 뷰 리졸버를 통해서 뷰 찾기,7.View 반환
	view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

	// 8. 뷰 렌더링
	view.render(mv.getModelInternal(), request, response);
}







★ 동작 순서

1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다.
4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다.
5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다.
           JSP의 경우: InternalResourceViewResolver 가 자동 등록되고, 사용된다.
7. View 반환: 뷰 리졸버는 뷰의 논리이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를  반환한다.
           JSP의 경우 InternalResourceView(JstlView) 를 반환하는데, 내부에 forward() 로직이 있다.
8. 뷰 렌더링: 뷰를 통해서 뷰를 렌더링한다.









※ 인터페이스 살펴보기

• 스프링 MVC의 큰 강점은DispatcherServlet코드의 변경 없이,원하는 기능을 변경하거나 확장 가능하다는 점이다.
• 인터페이스들만 구현해서 DispatcherServlet 에 등록하면 자신만의 컨트롤러를 만들 수 있다.





※ 주요 인터페이스 목록

• 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
• 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
• 뷰 리졸버: org.springframework.web.servlet.ViewResolver
• 뷰: org.springframework.web.servlet.View







---

핸들러 매핑과 핸들러 어댑터

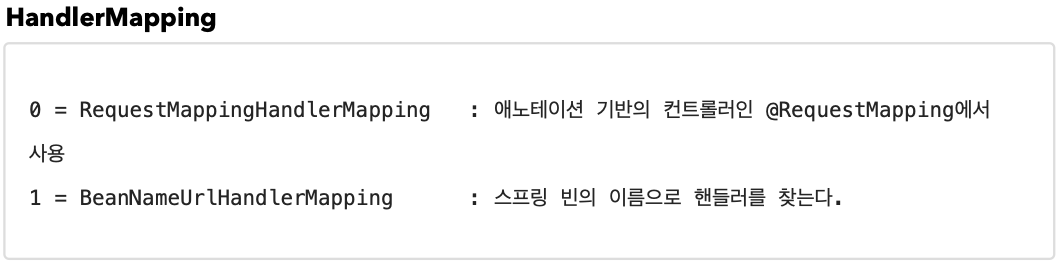

Spring Boot가 자동 등록하는 핸들러 매핑





Spring Boot가 자동 등록하는 핸들러 어댑터





1. 핸들러 매핑으로 핸들러 조회

1. HandlerMapping 을 순서대로 실행해서, 핸들러를 찾는다.
2. 이 경우 빈 이름으로 핸들러를 찾아야 하기 때문에 이름 그대로 빈 이름으로 핸들러를 찾아주는  BeanNameUrlHandlerMapping 가 실행에 성공하고 핸들러인 OldController 를 반환한다.



2. 핸들러 어댑터 조회

1. HandlerAdapter 의 supports() 를 순서대로 호출한다.
2. SimpleControllerHandlerAdapter 가 Controller 인터페이스를 지원하므로 대상이 된다.



3. 핸들러 어댑터 실행

1. 디스패처 서블릿이 조회한 SimpleControllerHandlerAdapter 를 실행하면서 핸들러 정보도 함께 넘겨준다.
2. SimpleControllerHandlerAdapter 는 핸들러인 OldController 를 내부에서 실행하고, 그 결과를 반환한다.









★ @RequestMapping

가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터: RequestMappingHandlerMapping ,RequestMappingHandlerAdapter





---

View Resolver



◎ application.properties

  spring.mvc.view.prefix=/WEB-INF/views/
  spring.mvc.view.suffix=.jsp





※ 뷰 리졸버 - InternalResourceViewResolver

• 스프링 부트는 InternalResourceViewResolver 라는 뷰 리졸버를 자동으로 등록
• 이때 application.properties 에 등록한 spring.mvc.view.prefix , spring.mvc.view.suffix 설정 정보를 사용해서 등록

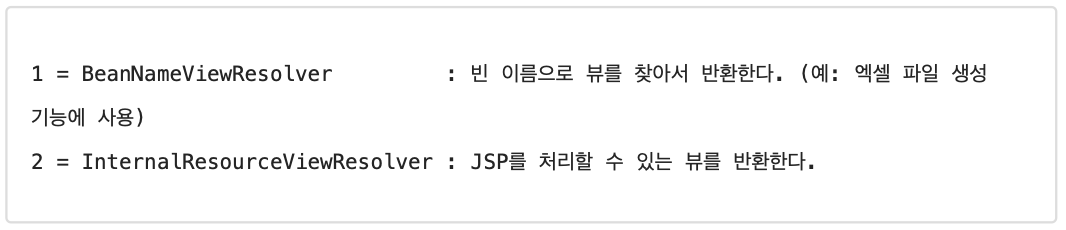

Spring Boot가 자동 등록하는 View Resolver





1. 핸들러 어댑터 호출
       핸들러 어댑터를 통해 new-form 이라는 논리 뷰 이름을 획득한다.
2. ViewResolver 호출
       new-form 이라는 뷰 이름으로 viewResolver를 순서대로 호출한다.
       BeanNameViewResolver 는 new-form 이라는 이름의 스프링 빈으로 등록된 뷰를 찾아야 하는데 없다.
       InternalResourceViewResolver 가 호출된다.
3. InternalResourceViewResolver
       이 뷰 리졸버는 InternalResourceView 를 반환한다.
4. 뷰 - InternalResourceView
       InternalResourceView 는 JSP처럼 forward() 를 호출해서 처리할 수 있는 경우에 사용한다.
5. view.render()
       view.render() 가 호출되고 InternalResourceView 는 forward() 를 사용해서 JSP를 실행한다.







◎ 참고: Thymeleaf 뷰 템플릿을 사용하면 ThymeleafViewResolver 를 등록해야 한다.

최근에는 라이브러리만 추가하면 스프링 부트가 이런 작업도 모두 자동화해준다.





---

스프링 MVC - 시작하기



@Controller
public class SpringMemberFormControllerV1 {

	@RequestMapping("/springmvc/v1/members/new-form")
	public ModelAndView process() {
		return new ModelAndView("new-form");
	}
}



1. @Controller :
       스프링이 자동으로 스프링 빈으로 등록한다. (내부에 @Component 애노테이션이 있어서 컴포넌트 스캔의 대상이 됨)
       스프링 MVC에서 애노테이션 기반 컨트롤러로 인식.
2. @RequestMapping : 요청 정보를 매핑. 해당 URL이 호출되면 이 메서드가 호출된다.
3. ModelAndView : 모델과 뷰 정보를 담아서 반환.



★ RequestMappingHandlerMapping 은 스프링 빈 중에서 @RequestMapping 또는 @Controller 가 클래스 레벨에 붙어 있는 경우에 매핑 정보로 인식한다.





◎ 코드 중복 없애기



• 클래스 레벨 @RequestMapping("/springmvc/v2/members")
• 메서드 레벨 @RequestMapping("/new-form")                         →      /springmvc/v2/members/new-form
• 메서드 레벨 @RequestMapping("/save")                                  →      /springmvc/v2/members/save
• 메서드 레벨 @RequestMapping                                                  →     /springmvc/v2/members





---

실용적인 방식

@Controller
@RequestMapping("/springmvc/v3/members")
public class SpringMemberControllerV3 {

	private MemberRepository memberRepository = MemberRepository.getInstance();

	@GetMapping("/new-form")
    public String newForm() {
    return "new-form";
	}
    @PostMapping("/save")
    public String save(@RequestParam("username") String username, @RequestParam("age") int age, Model model) {
    	Member member = new Member(username, age);
		memberRepository.save(member);

        model.addAttribute("member", member);
		return "save-result";
	}

	@GetMapping
	public String members(Model model) {
        List<Member> members = memberRepository.findAll();
        model.addAttribute("members", members);
        return "members";
	}
}



Model 파라미

• save() , members() 를 보면 Model을 파라미터로 받는 것을 확인 가능.



ViewName 직접 반환

• 뷰의 논리 이름을 반환할 수 있다.



@RequestParam 사용

• 스프링은 HTTP 요청 파라미터를 @RequestParam 으로 받을 수 있다.
• @RequestParam("username") 은 request.getParameter("username") 와 거의 같은 코드.
• 물론 GET 쿼리 파라미터, POST Form 방식을 모두 지원.



@RequestMapping @GetMapping, @PostMapping

• @RequestMapping 은 URL만 매칭하는 것이 아니라, HTTP Method도 함께 구분할 수 있다.
• ex) GET 방식으로 URL이 /new-form 매핑하는 경우

@RequestMapping(value = "/new-form", method = RequestMethod.GET)
