WAN, Switching, Routing

WAN (Wide Area Network)



국가 이상의 넓은 지역을 지원하는 네트워크 구조





라우팅 (routing) 기능 포함한 네트워크 계층 필요

에러 제어, 흐름 제어, 혼잡 제어 포함된 전송 계층 필요









교환 (Switching) : 최종목적지까지 어느 경로로 전송할지 선택하는 기능









---

WAN에서의 교환 방식

① 회선 교환 (circuit switching)

② 패킷 교환 (packet switching)







1. 회선 교환(circuit switching)

• 호(call) 단위의 스위칭
• Connection oriented 방식
• 음성 전화 서비스를 통해 발전



회선 교환





전용 전송 경로 사용

• 라우팅 연결 설정은  1번만 함
• 모든 데이터는 같은 경로로 전송









고정 대역폭 사용



장점 : 통화 음질 유지





단점 : 대역폭 낭비, 사용자 수 제한









---

2. 패킷 교환(packet switching)

• 패킷 단위 스위칭
• 컴퓨터 네트워크를 통해 발전







공유된 전송 경로 사용

• 전송 경로 상 링크는 다른 연결들과 공유
• 네트워크 자원 효율 증가









가변 대역폭 사용



장점 : 사용자 수 및 네트워크 혼잡도에 따라 송수신자 간의 전송 속도 변함







단점 : 실시간 서비스에 사용하기 어려움 ex. 통화 서비스







※ 패킷 전달 방식에 따른 교환 방식

- 가상 회선 (virtual circuit)

- 데이터 그램 (datagram)







2-1.  가상 회선 (virtual circuit)

CO  (Connection - oriented) 방식 : 많은 양 데이터 전송할 때 유리

• 라우팅 연결 설정은  1번만 함
• 모든 데이터는 같은 경로로 전송

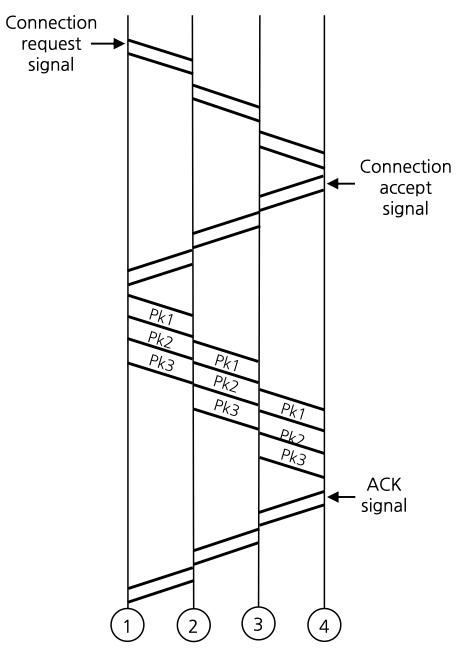

가상 회선





2-2.  데이터 그램 (datagram)

CL  (Connectionless) 방식 : 적은 양 데이터 전송할 때 유리

• 각 패킷은 서로 다른 경로로 전송
• 패킷 단위 라우팅 (순서 보장 X)

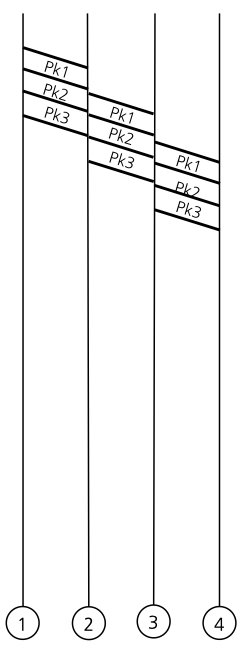

데이터 그램









---

Routing





Fixed routing (고정 경로 설정) : source와 destination 사이 고정 경로 사용





Adaptive routing (적응적 경로 설정) : source와 destination 사이 네트워크 상태에 따른 동적 경로 설정

















1. Autonomous System (자치 시스템) : 같은 라우팅 프로트콜을 사용하는 라우터들로 구성









2. Interrior routing protocol (IRP, 내부 라우팅) : 동일한 자율 시스템 내의 라우터들이 사용하는 프로트콜

    ex. RIP(routing information protocol), OSPF(open shortest path first)









3. exterior routing protocol (ERP, 외부 라우팅) : 서로 다른 자율 시스템을 연결하는 라우터들이 사용하는 프로트콜

    ex. BGP(border gateway protocol)

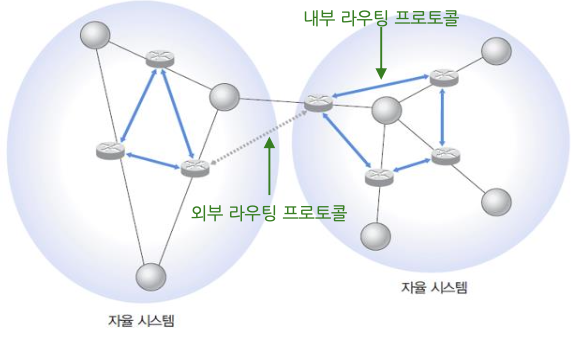

Autonomous System
