네트워크 주소

Network : 데이터 교환을 위해 전송 매체에 의해 연결된 노트들의 그룹



Host (=node, system) : 네트워크에 연결된 컴퓨터, 라우터, 서버



protocol : 호스트 사이 데이터 통신 시 통신 규칙

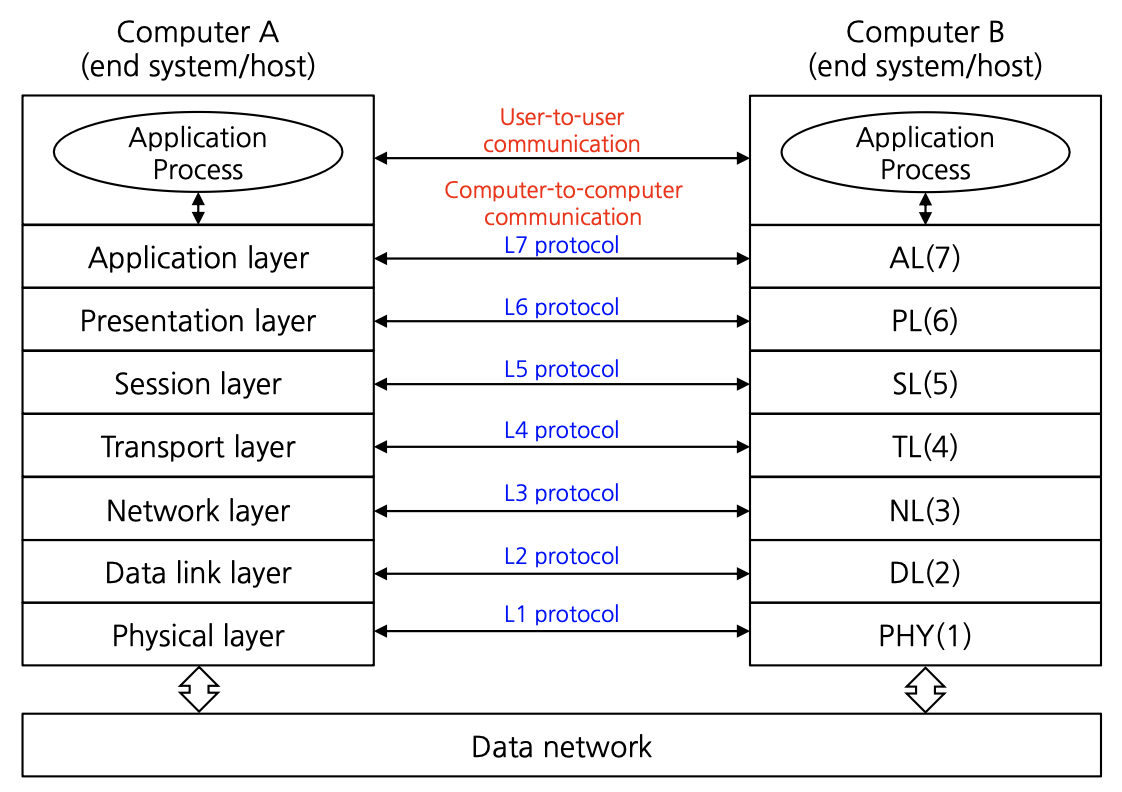

OSI(Open System Interconnection) 7 Layer model

• 통신 시스템의 기능을 7개의 계층으로 나눔
• 각 계층은 독립적 & 서로 협력
• 각 계층은 고유 프로토콜 사용









OSI 7계층







1. Physical layer(물리 계층)

• 사용자 장비와 네트워크 장비 사이의 물리적 interface





2. Datalink layer(데이터링크 계층)

• 인접한 node 사이 문제 해결하여 상위 네트워크 계층에 신뢰성 있는 데이터 전송 보장
• 동기화(synchronization), 에러 검출 및 재전송, 흐름 제어





3. Network layer(네트워크 계층)

• End-to-end 사이의 경로 설정(routing)





4. Transport layer (전송 계층)

• End-to-end 문제 해결 & 양끝의 사용자 사이의 신뢰성 있는 데이터 전송 보장
• 순서화
• 에러검출및복구
• 흐름 제어(flow control)
• 혼잡 제어(congestion control)





5. Session layer (세션 계층)

• 두 응용 사이의 세션(논리적 연결)이 잘 진행되도록 하는 기능





6. Presentation layer (표현 계층)

• 두 기계 사이 데이터 표현 방식 차이 해결





7. Application layer(응용 계층)

• 각 응용에 고유하게 필요한 기능을 수행
• ex) web, email, ftp











계층	단위	설명
application	A-PDU
presentation	P-PDU
session	S-PDU
transport	T-PDU	TCP : segment, UDP : datagram
network	N-PDU	Packet, datagram
data link	DL-PDU	Frame
physical		bit단위로 데이터 전송







※ Encapsulation

• 특정 제어 정보를 헤더(header)에 부착하여 하위 계층에게 전달
• 유사 암호화





※ Decapsulation

• 하위 계층에서 상위 계층으로 보내면서 헤더 정보를 각 계층에서 제거하고 해석
• 유사 복호화











OSI 7 Layers VS TCP/IP Layers













---



Internet : 네트워크들이 연결된 것 (TCP/IP 프로트콜 사용)





Router or Gateway : 네트워크들을 연결하는 장치





subnet : internet 내의 임의의 네트워크













※ Repeater : 물리 계층에만 존재. 물리적 신호  증폭









※ Bridge : 두 LAN 연결. LAN간 프로트콜 다르면 변환 작업 수행









※  Router or Gateway : 물리/데이터 링크/ 네트워크 계층에 존재. 두 네트워크 연결













---

IPV4 (Internet Protocol Version 4)



가장 많이 사용하는 IP 주소 부여 방식







32bit 주소 체계 : 8bit씩 4부분 나눠서 10진수로 표현









IPV6 (Internet Protocol Version 6)



IPV4 주소 부족 문제 해결하기 위한 확장된 주소 체계





128bit 주소 체계 : 16bit씩 8부분 나눠서 16진수로 표현













---

도메인 이름 (domain name)



IP 주소는 기억하기 힘드므로 해당 IP 주소를 문자로 된 도메인 이름 사용









구조





DNS (Domain Name System) : 도메인 이름 → IP 주소 맵핑하는 시스템















---

포트 번호 (Port Number)



전송 계층에서 호스트 내 실행하는 프로세스 식별하는데 사용







1. Well-known port (잘 알려진 포트)

• 0~1023
• ICANN(port 번호를 관리하는 비영리 사설 기관)에서 할당된 포트번호
•  21: FTP, 22: SSH, 23: Telnet, 25: SMTP, 80: HTTP





2. Registered port (등록된 포트)

• 1024 ~ 49151
• 특정용도로 사용되기 위해 등록된 포트번호
• 1433: MSSQL, 3306: MySQL, 3389: 원격접속, 8080: HTTP 대체





3. Dynamic port (동적 포트)

• 49152 ~ 65535
• 어느 프로그램이든 사용 가능한  포트 번호













---

MAC 주소



네트워크 카드 제조업체가 네트워크 카드에 부여한 고유 하드웨어 주소













A의 데이터를 B로 전송하는 경우
